Градирни
Градирни представляют собой конструкции, предназначенные для подачи охлажденной воды в промышленные предприятия и жилые помещения различного назначения и размера. Водяные градирни — это системы, которые снижают температуру технической воды до температуры мокрого термометра, отводя тепло от среды, подаваемой в атмосферу, путем распыления горячей воды из системы на наполнитель.
Принцип работы градирни
По принципу работы градирни делятся на противоточные и перекрестные. В противоточных градирнях воздух движется снизу вверх, а вода фильтруется сверху вниз. В поперечных градирнях поток воздуха горизонтальный, так как вода опускается сверху. В последние годы предпочтение отдается противоточным градирням. В градирнях противоточного типа с принудительной тягой вода, поступающая из установки, равномерно распыляется сверху вниз по всему сечению градирни с помощью специально изготовленной системы распределения воды и спринклеров. Распыляемые водоемы разбиваются путем фильтрации через оросители градирни. Воздух влажностью внешней среды подсасывается снизу вверх над начинками с помощью вентиляторной группы двигателя. Вода, встречающаяся с воздухом на охлаждающей поверхности заполнения, охлаждается, отдавая воздуху тепло, и небольшая ее часть испаряется. Охлажденная вода собирается в бассейне холодной воды башни и направляется на объект. В результате испарения воды воздух, влажность которого повышена (близка к степени насыщения), выбрасывается в атмосферу из дымохода вентилятора наверху градирни.
Оборудования, используемые в градирнях
Системы распределения горячей воды
Минимальное давление нагнетания и длительный срок службы обеспечиваются стальной конструкцией, оцинкованной горячим способом или окрашенной эпоксидной смолой, естественным потоком, закрытым верхом, системой водораспределения с переливом. Естественное водораспределение осуществляется с помощью специально разработанных полипропиленовых фонтанов.
Решетка воздухозаборника
Решетка воздухозаборника изготовлена из горячеоцинкованного или окрашенного эпоксидной смолой листового металла и предназначена для равномерного регулирования потока воздуха и минимизации обледенения.
Сепаратор-елочка
Поскольку сепараторы из пластикового полистирола хорошо направляют воздух, вентилятор потребляет небольшую мощность. Его легко контролировать и обслуживать. Так как сепараторы смонтированы в двухходовой конструкции, они хорошо удерживают воду в воздухе. Потери на трение составляют менее 2%. Сепараторы могут быть специально изготовлены из ПВХ. Высокоэффективный наполнитель, изготовленный из полистирола с пластиковым наполнителем, специально разработан и изготовлен для поддержания контакта вода-воздух на максимальном уровне. Наполнитель также может быть изготовлен из ПВХ по требованию заказчика.
Корпус градирни
Дизайн и конструкция изделия обеспечивают максимальную прочность и простоту транспортировки. Корпус градирни состоит из бассейнов и верхнего корпуса. Он изготовлен из нержавеющей стали, окрашенной эпоксидной смолой в стандартном исполнении, и опционально из горячеоцинкованной стали.
Вентилятор
Специально разработан для градирен и изготовлен из бесшумного, статически и динамически сбалансированного, устойчивого к коррозии материала. До изделия MIT-SK 19 вентиляторы соединены напрямую, в остальных типах вентиляторы приводятся в движение ременным шкивом.
Защита вентилятора
Защитный кожух вентилятора с аэродинамическим уклоном изготавливается разъемного типа из круглого профилированного железа для предотвращения попадания посторонних предметов.
Цилиндр вентилятора
Цилиндр предназначен для того, чтобы воздух легко поступал в помещение, обеспечивая тем самым эффективную работу градирни.
Водяной фильтр
Устанавливается на всасывающем патрубке бассейна для того, чтобы вода, поступающая к насосам, очищалась от посторонних примесей.

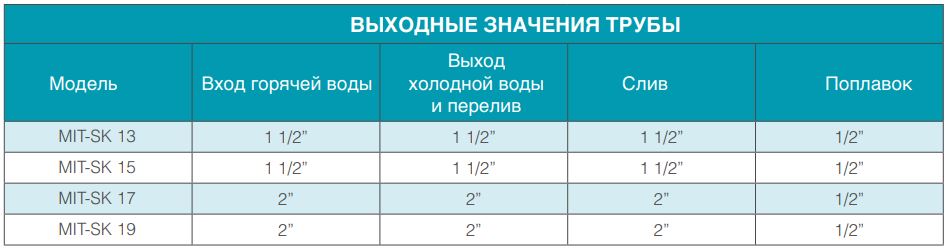

Вход — Выход
Вход горячей воды смонтирован в верхнем бассейне, а выход холодной воды – в нижнем бассейне.
Арматура
Состоит из питающего поплавка, способного компенсировать потери на испарение и унос, а также транспортных и разгрузочных патрубков.
Технические характеристики

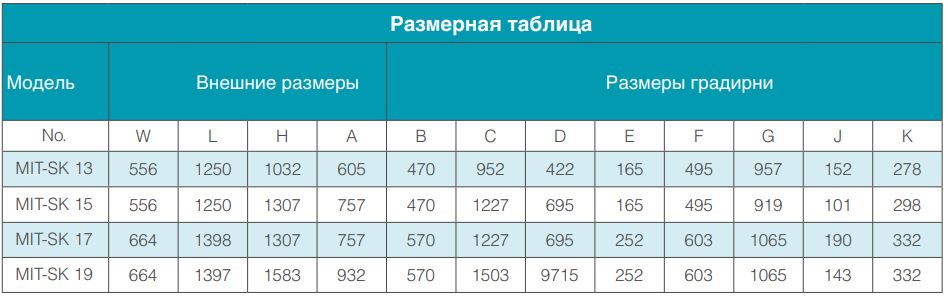

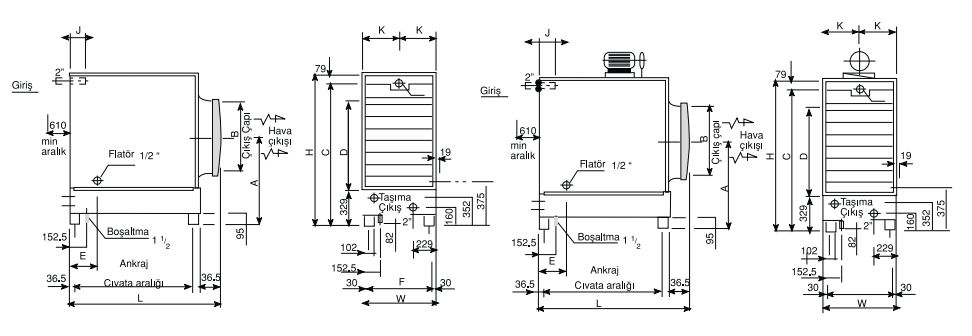

Серия MIT SK 1 (Модель 13 - 19)

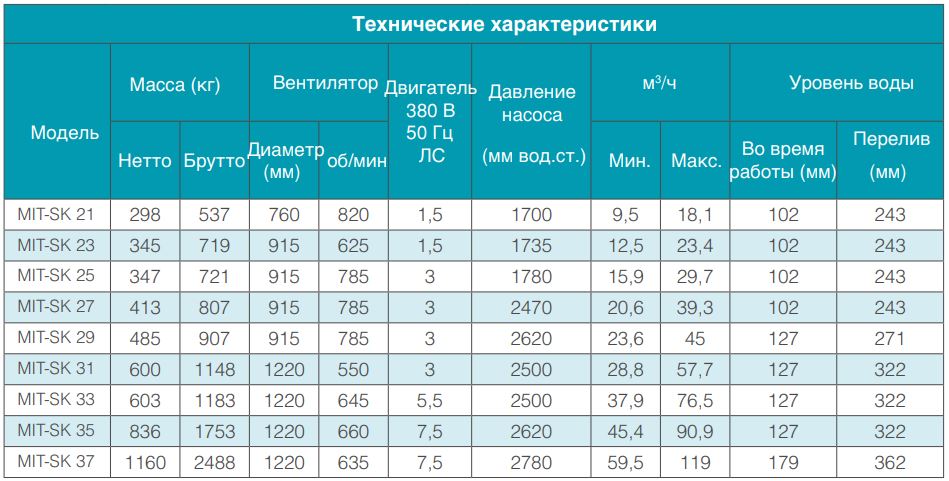

Технические характеристики

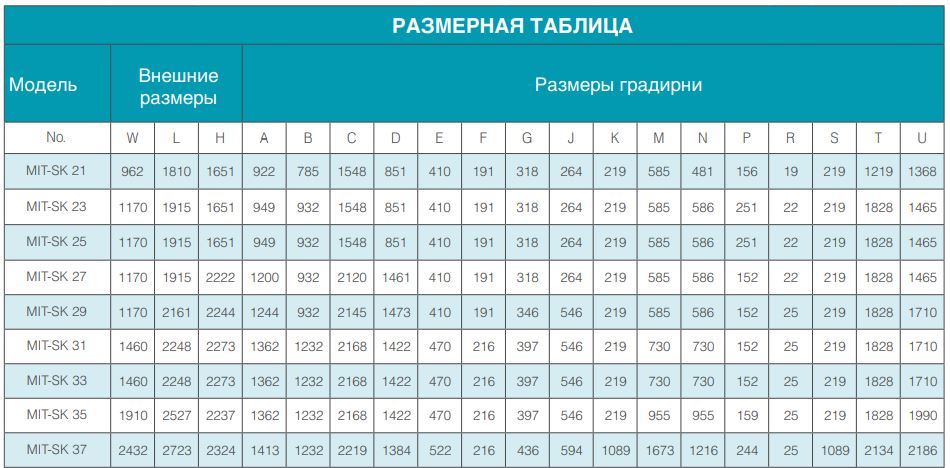

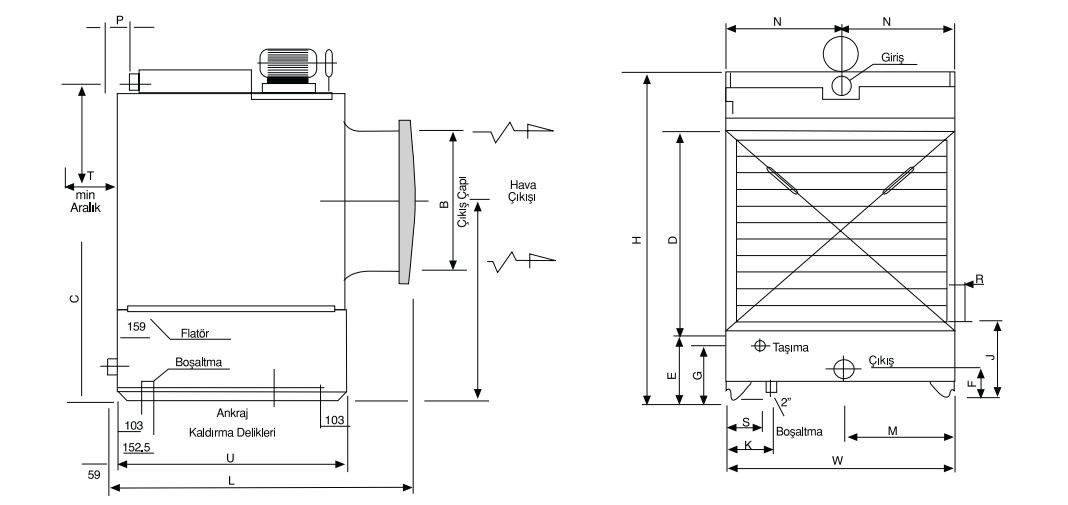

Серия MIT SK 2
