Котлы

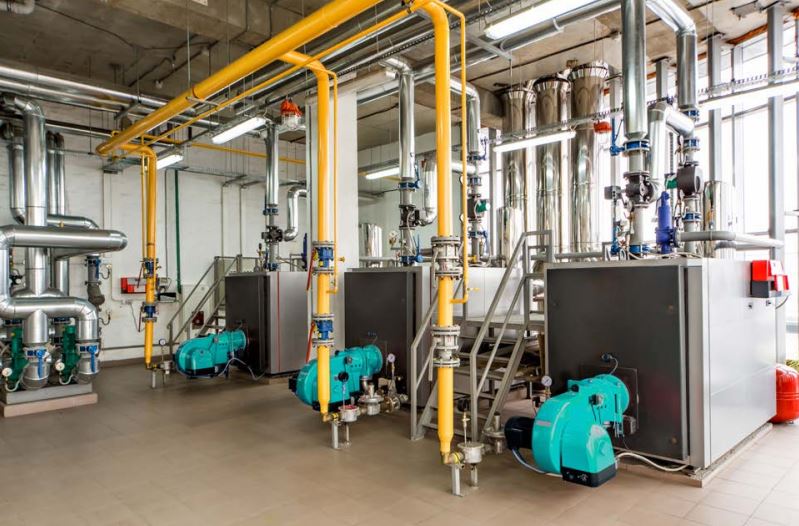

Системы центрального отопления являются наиболее предпочтительными при обогреве многоквартирных зданий, домов, резиденций и т.д. Системы центрального отопления все чаще используются как в Турции, так и во всем мире. Такие системы приходят на помощь в случаях, когда нет возможности подключения каждого потребителя к источнику природного газа. Система центрального отопления равномерно распределяет тепловую энергию, получаемую от котлов, на радиаторы, обеспечивающие обогрев зданий. Такие системы особенно эффективны в многоквартирных домах. Равномерное и непрерывное отопление обеспечивает прогрев всех частей отапливаемого здания. Особенно большую эффективность можно получить в домах с системой изоляции.
Области применения водогрейных котлов
• Фермы
• Теплицы
• Пищевая промышленность
• Жилые дома
• Больницы
• Отели
• Высотные здания
• Промышленные предприятия
• Обработка древесины
• Производство строительных материалов
Введите текст заголовка

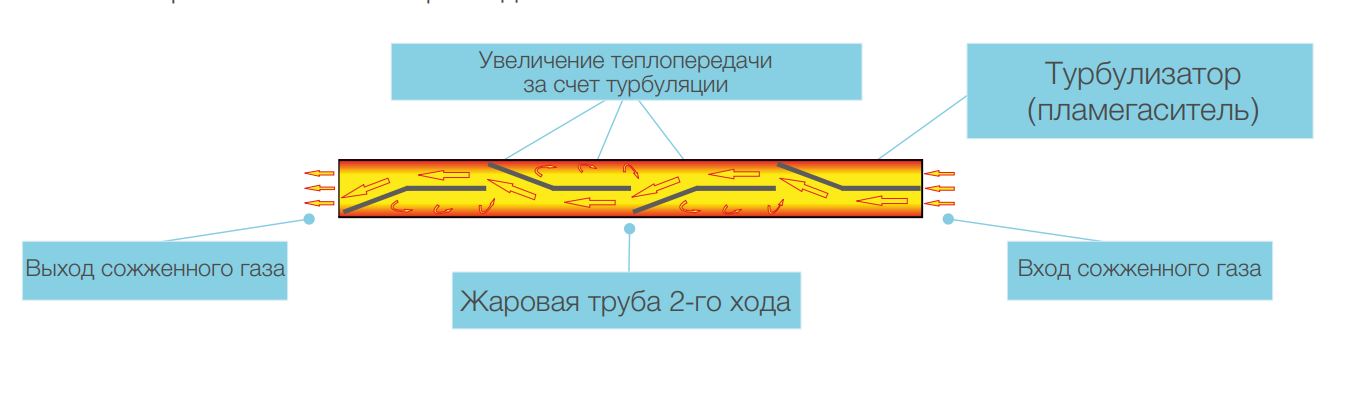

Благодаря расположенным в трубах второго хода турбулизаторам (пламегасителям) повышается полнота сгорания и снижается расход топлива.

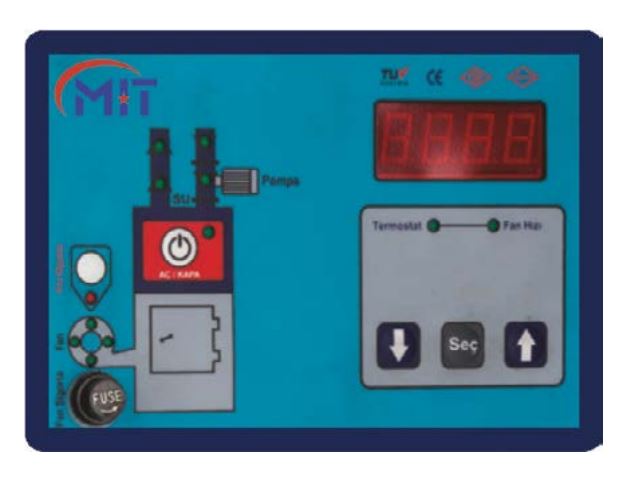

Опциональная панель управления
Цифровая панель управления предлагается нашим клиентам в качестве опции на всех жидкотопливных котлах:
• Регулировка температуры воды в установке до желаемого уровня.
• Контроль температуры с цифровым дисплеем.
• Регулировка температуры воды в установке в соответствии с температурой наружного воздуха.
• Защита от перегрева с помощью предохранительного термостата.
• Возможность предотвратить излишнее потребление электроэнергии за счет управления циркуляционным насосом в зависимости от температуры воды в установке.
• Совместимость с одноступенчатыми, двухступенчатыми и пропорциональными газовыми и жидкотопливными котлами.
• Предохранительное реле и вторичный датчик безопасности.
• Простой и эстетичный интерфейс.
• Цифровое микропроцессорное управление.
• Простота сборки и замены.
Панель управления двухступенчатым стандартным котлом
Элементы управления и функции:
Кнопка включения/выключения котла: вкл. или выкл. обогрева (горелки).
Кнопка включения/выключения: включение или выключение насоса котла.
Предохранитель: защита от сильного тока с помощью предохранителя на 6 А на панели управления.
Лампа горелки первой ступени: лампа указывающая работу горелки на первой ступени.
Лампа горелки второй ступени: лампа указывающая работу горелки на второй ступени.
Сигнальная лампа горелки: лампа неисправности горелки.
Термостат регулировки температуры: позволяет регулировать температуру котла в пределах 30 – 85 °C.
Термостат регулировки температуры второй ступени: позволяет регулировать температуру входа
и выхода на вторую ступень в двухступенчатых горелках.
Термометр: показывает температуру котла.

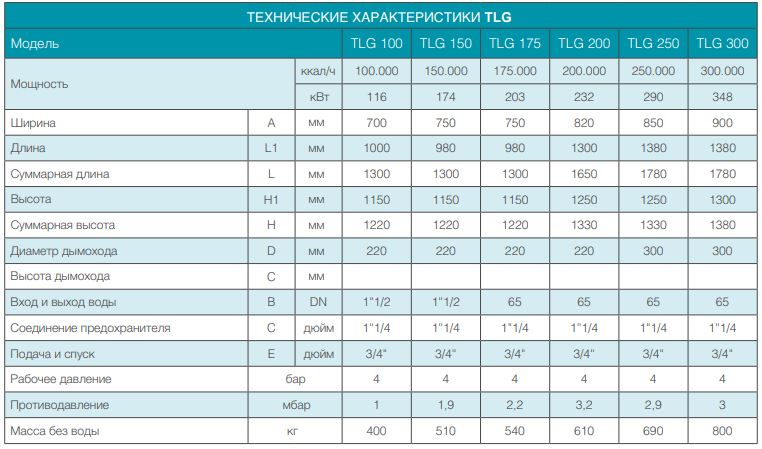

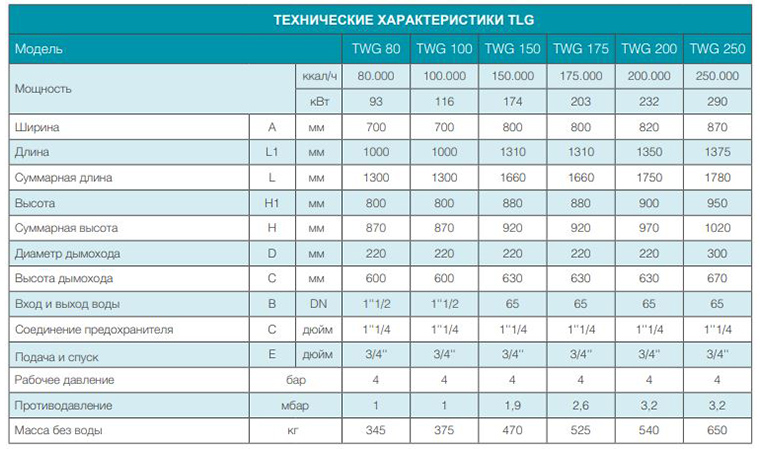

Серия TLG
Трехходовые котлы серии TLG
Котлы серии TLG представляют собой водогрейные котлы со стальным корпусом и трехходовой системой сжигания. Они экологически безопасны благодаря высокой эффективности сгорания и низким выбросам дымовых газов. Термостатическая панель управления обеспечивает полную совместимость с горелками. Серия TLG — это долговечные и безотказные изделия, которые максимально просто разместить в котельных благодаря компактной конструкции. Излучение котла и потери в режиме ожидания сведены к минимуму посредством теплоизоляции из стекловаты высокой плотности с алюминиевой фольгой. Постоянную турбулентность дымовых газов обеспечивают нержавеющие турбулизаторы, расположенные внутри жаровых труб. Таким образом, воде в котле передается максимальное количество тепла. Высокая эффективность изделия достигается за счет снижения температуры дымовых газов до желаемого уровня. Котлы имеют более низкое противодавление и тихую работу благодаря трехходовой системе. За счет универсальной конструкции нет необходимости в горелках высокого давления с длинными соплами.

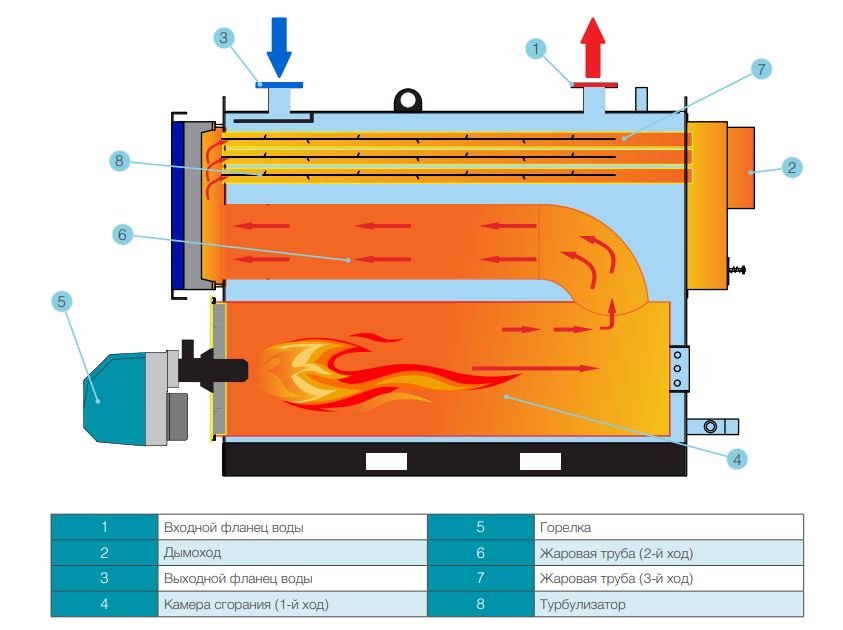

Описание процесса сжигания
В котлах серии TLG с трехходовой системой сжигания пламя, выходящее из горелки, через переходное звено из камеры сгорания направляется во вторую жаровую трубу, а через переднюю верхнюю крышку — в третью жаровую трубу. Здесь турбулизаторы из нержавеющей стали подвергают поток турбулентности, за счет чего горячие газы с высокой эффективностью передают свою энергию воде и направляются в дымоход.

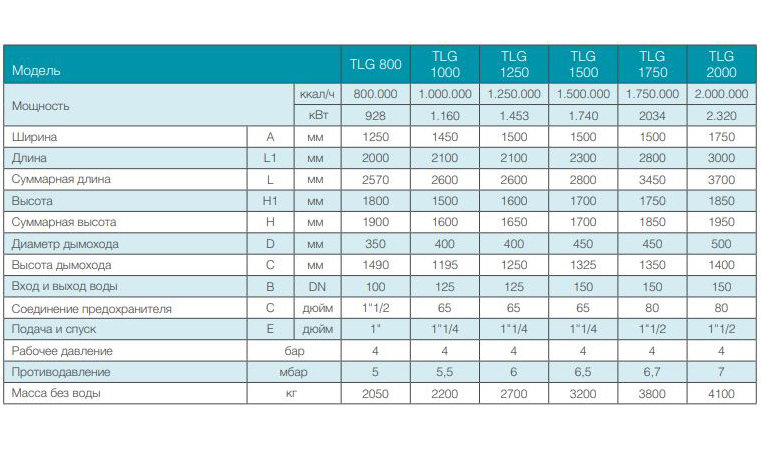

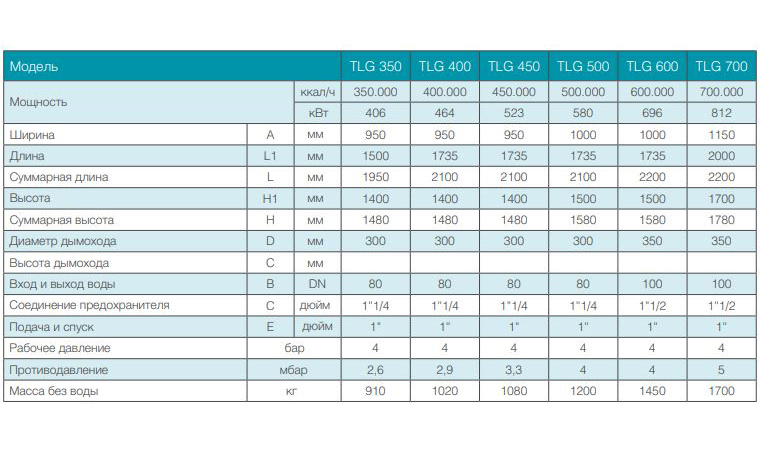

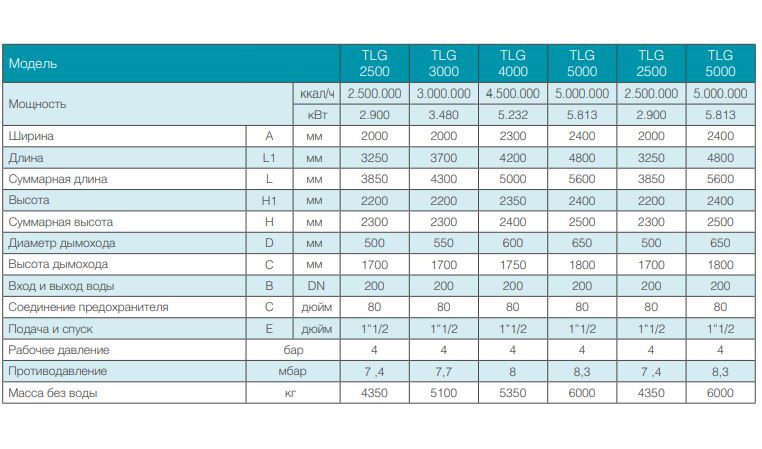

Характеристики котлов серии TLG:
• Высокий КПД сгорания (до 95%).
• Турбулизаторы (пламегасители) в трубах второго хода.
• Подходят для использования со стандартной горелкой.
• Микропроцессорная панель управления, которая может управлять горелкой и насосной системой.
• Панели управления модели Siemens Albatros серии RVS, сочетающие комфорт и экономичность (доступно опционально).
• Система крышки с водяным охлаждением.
• Стандартное рабочее давление 4 бар.
• Полностью цилиндрический корпус котла.• Корпус из оцинкованного металлического листа, покрытого электростатической порошковой
краской.
• Изоляция корпуса и передней крышки из материала на минеральной основе толщиной 80 мм.
• Возможность производства до 8 бар в соответствии с требованиями клиента.
• Возможность производства на месте.
• Трубный пучок между переходами, кроме камеры сгорания.
• Совместимость со встроенными и внешними экономайзерами из нержавеющей стали.
• Соответствие котельных труб норме 3.1 стандарта 10217-2.
• Соответствие национальным и международным нормам.

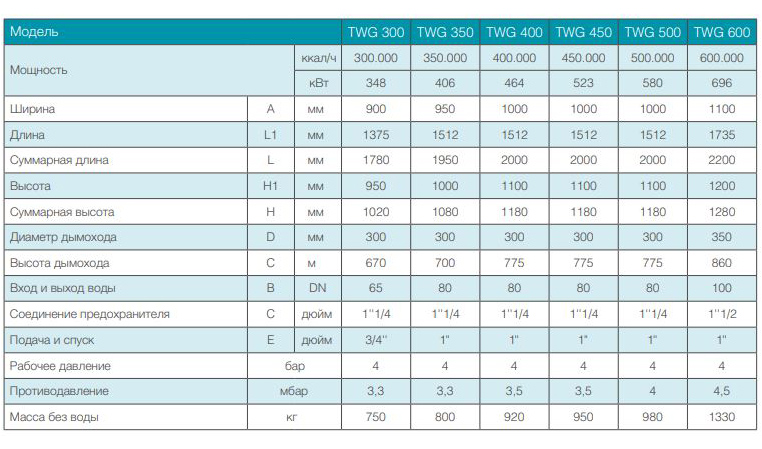

Серия TLG

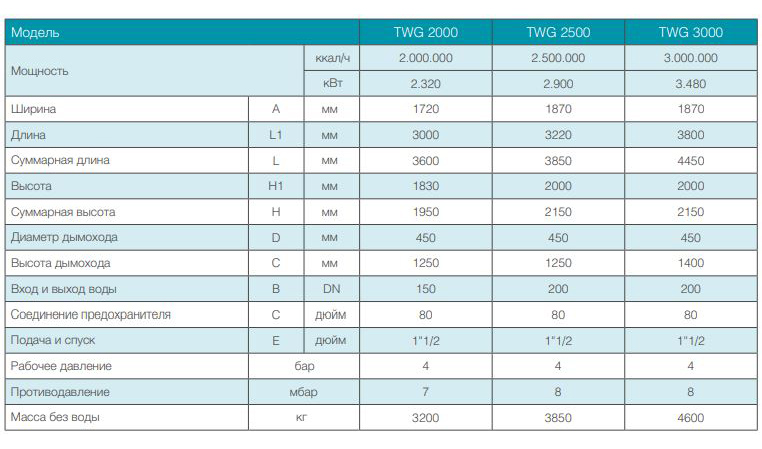

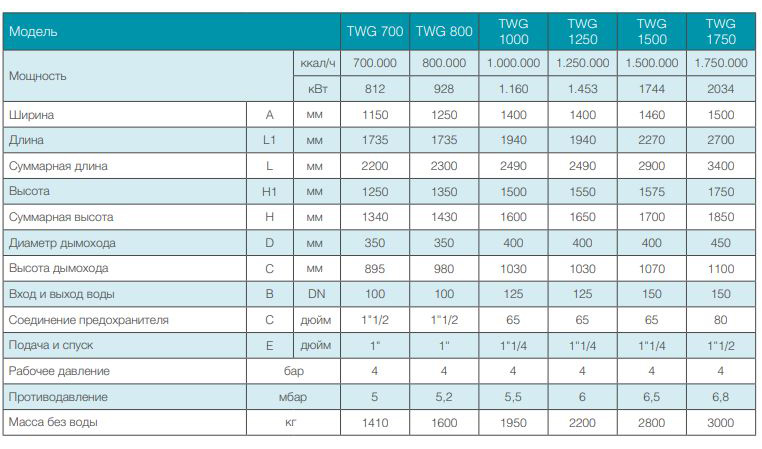

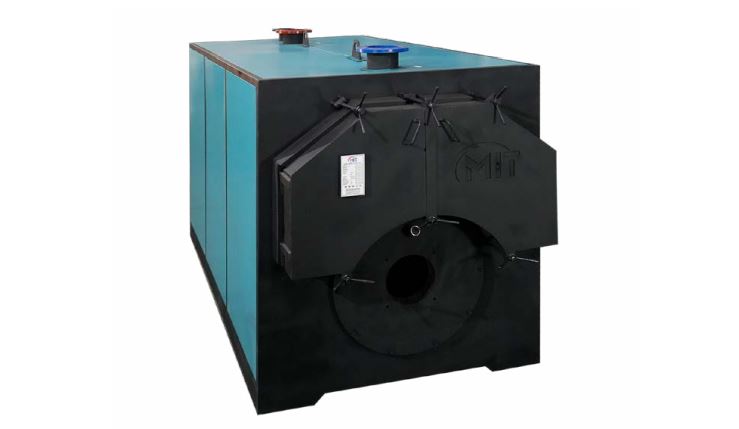

Двухходовые газовые водогрейные котлы с противодавлением
Котлы с противодавлением серии TWG представляют собой водогрейные котлы со стальным корпусом и двухходовой системой сжигания. Они экологически безопасны благодаря высокой степени сгорания и низким выбросам дымовых газов. Термостатическая панель управления способствует полной совместимости с горелками. Камера сгорания обеспечивает сгорание топлива при низких температурах благодаря оптимальной теплоотдаче. Излучение котла и потери в режиме ожидания сведены к минимуму благодаря теплоизоляции из стекловаты высокой плотности с алюминиевой фольгой. Прочная конструкция в точках возможного теплового расширения, высокое качество материалов, автоматизированные методы сварки в двухходовых водогрейных котлах серии MIT TWG, выполненных согласно международным стандартам проектирования и производства, обеспечивают своим пользователям максимально высокую производительность.
Описание процесса сжигания
В котлах серии TWG с двухходовой системой сжигания пламя, выходящее из горелки, преобразуется в горячий газ в камере сгорания, сталкивается с противоположной поверхностью и поворачивается обратно на встречу пламени из горелки. В результате этого достигается максимальная степень сгорания и минимальная величина выброса отработанных газов. Затем горячие газы, направляемые в жаровые трубы, подвергаются турбулентности турбулизаторами из нержавеющей стали, в результате чего горячие газы с высоким КПД передают свою энергию воде и направляются далее в дымоход.
Характеристики котлов серии TWG
• Высокий КПД сгорания (до 95%).
• Стандартное рабочее давление 4 бар.
• Возможность производства до 10 бар согласно запросу клиента.
• Предназначен для работы на природном газе СУГ и дизельном топливе.
• Турбулизаторы (пламегасители) в трубах второго хода.
• Система приборной панели с термостатическим управлением.
• Панели управления модели RVS (опционально), сочетающие в себе комфорт и экономичность.
• Компактный корпус котла.
• Корпус из оцинкованного металлического листа, покрытого электростатической порошковой краской.
• Изоляция передней крышки и корпуса из стекловаты и алюминиевой фольги толщиной 80 мм.
• Покрытие из алюминиевого гофрированного листа.
• Бесшумная работа.
• Возможность изготовления на месте.
• Полная герметизация благодаря специальному фитильному механизму.
• Трубные пучки в газоводах.

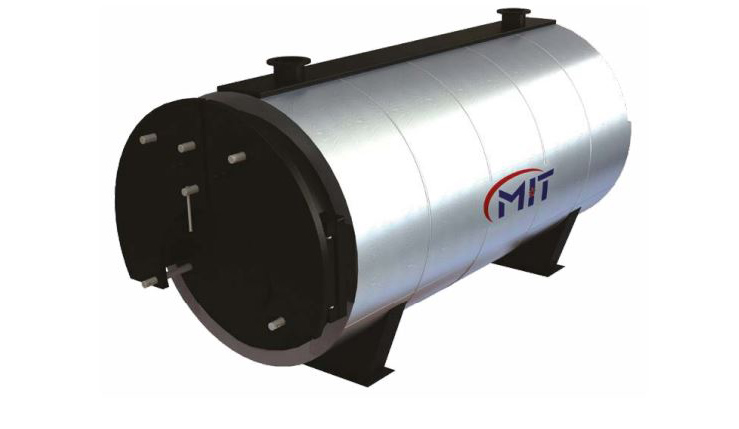

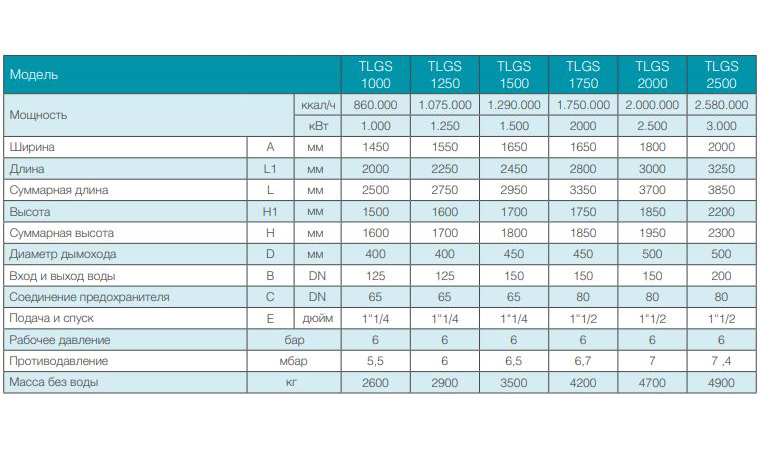

Серия TLGS
Водогрейный котел типа Scotch
Ekin Industrial производит водогрейные котлы типа Scotch с индивидуальным оснащением в соответствии с требованиями клиентов. Котлы и горелки совместимы друг с другом, экологичны и безопасны. Изделия могут работать на экологически чистом топливе (биогаз, бионефть или зеленый водород). Благодаря концепции «Сделано в Турции», высокому качеству и технологическим инновациям наша продукция всегда занимала видное место в секторе. Конструкция моделей TLGS обеспечивает длительный срок службы и безопасную эксплуатацию. Расположение жаровых труб и конструкция камеры сгорания способствуют равномерному нагреву даже при низкой температуре котла во время первого запуска, а также снижают напряжения в котле. Модель TLGS быстро переходит на необходимую режимную температуру. Благодаря симметричному расположению поверхностей нагрева котел MIT TLGS выдерживает большие нагрузки при эксплуатации. Конструкция верхней крышки обеспечивает легкий доступ в котел, упрощает его техническое обслуживание и ремонт.
Описание процесса сжигания
Основной принцип системы заключается в использовании горячей бытовой воды под давлением, не позволяя ей кипеть и испаряться при высоких температурах. Вода в котле нагревается, циркулирует между местом использования и котлом с помощью циркуляционных насосов и поддерживается под давлением с помощью закрытой расширительной системы.
Наиболее важным вопросом в системах центрального горячего водоснабжения является правильное нагнетание давления и устранение тепловых расширений. Системы с давлением пара
менее предпочтительны, чем системы с давлением инертного газа. Системы горячего водоснабжения требуют серьезного подхода в проектировании. Важно, чтобы давление в любой точке системы не падало ниже давления насыщенного пара в этой области. Необходимо провести подробный анализ максимальных и минимальных давлений в системе. Не следует забывать, что в системе циркулирует горячая вода под давлением. Разводка труб, выбор и установка котлов, насосов, должны решаться на стадии проектирования в рамках определенных правил и расчетов.
Характеристики трехходовых цилиндрических котлов типа Scotch
• Высокий КПД сгорания (до 95%).
• Стандартное рабочее давление 6 бар (возможность изготовления до 15 бар).
• Качественно сваренные трубы, обеспечивающие безопасную эксплуатацию и длительный срок службы котла.
• Совместимость со встроенными и внешними экономайзерами из нержавеющей стали.
• Широкие возможности промышленного использования благодаря большому диапазону производительности.
• Высокая производительность при резком отборе перегретой воды в условиях непрерывной работы.
• Можно применять в системах, в которых нельзя использовать горячее масло и пар.
• Имеет конструкцию и способ изготовления способные работать при высоких давлениях.
• Система приборной панели с термостатическим управлением.
• Предназначен для работы на природном газе СУГ и дизельном топливе.
• Цилиндрическая поверхность, покрытая гофрированным алюминиевым листом.
• Изоляция корпуса из стекловаты и алюминиевой фольги толщиной 80 мм.
• Простота сборки и обслуживания.
• Пластина отвода замороженной воды.
• Соответствие котельных труб норме 3.1 стандарта 10217-2.
• Национальные и международные сертификаты.

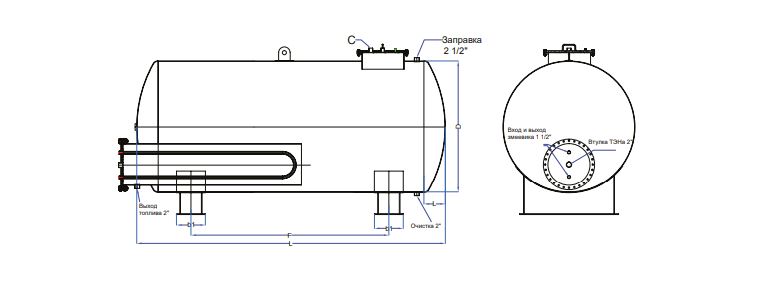

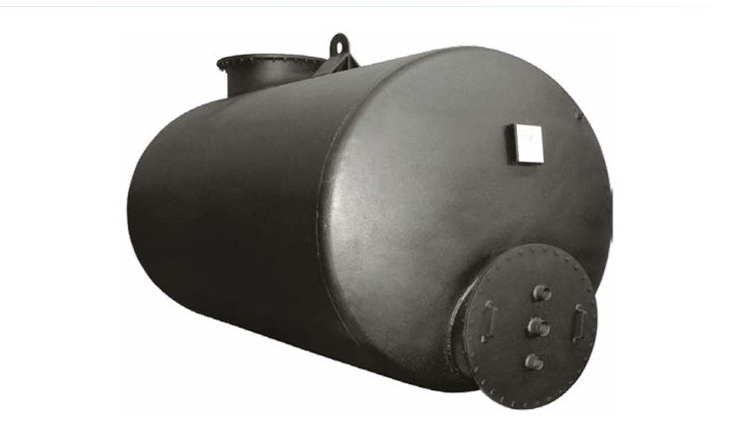

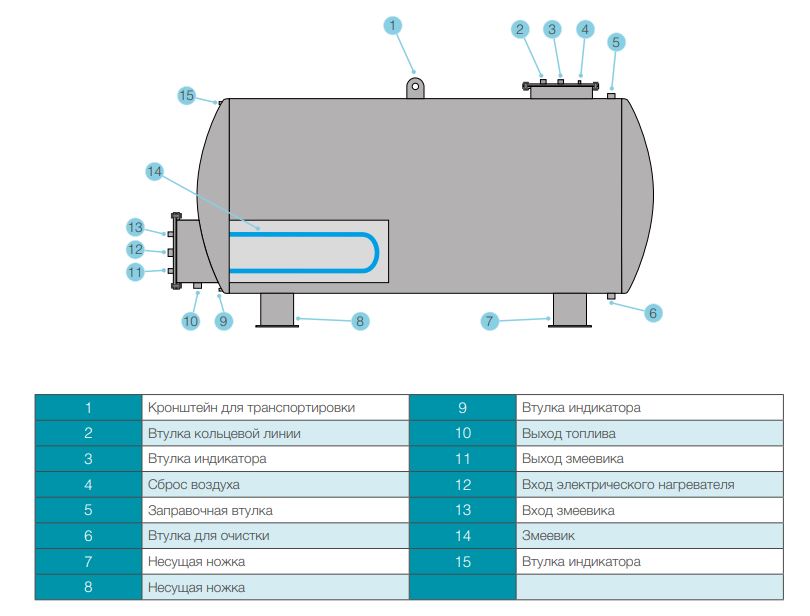

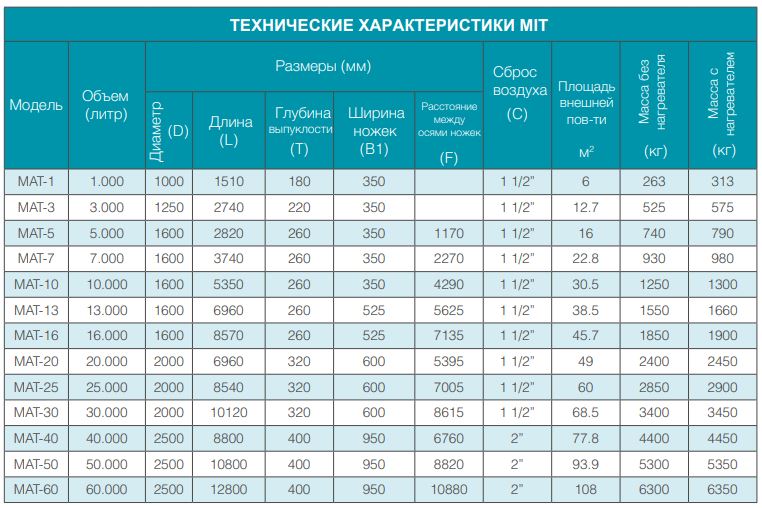

Топливный бак MIT
Цилиндрический выпуклый топливный бак
Топливные баки MIT предназначены для безопасного хранения мазута, дизельного топлива, нефтепродуктов и других горючих материалов. Змеевики, используемые в системах отопления на мазутном топливе, а также на промышленных предприятиях, изготавливаются из сварной трубы стандарта 10217-2 (PN 6). Грязь, вода, шлам и различные осадки, скапливающиеся со временем на дне бака, вызывают в дальнейшем засорение фильтров и топливопроводов. В верхней и передней части изделия есть крышки люков, которые можно использовать в таких случаях для очистки бака. Цилиндрические выпуклые баки из материала ST-37, могут быть изготовлены в двух различных исполнениях, подземных и наземных, с толщиной материала, определяемой стандартами TSE. Змеевик и корпус бака подвергаются необходимым испытаниям под давлением. По запросу, устройства, изготовленные с несущей стойкой, поставляются окрашенными в два слоя антикоррозионной краской. Разработка и изготовление производятся в соответствии со стандартами TS EN 12285-2.

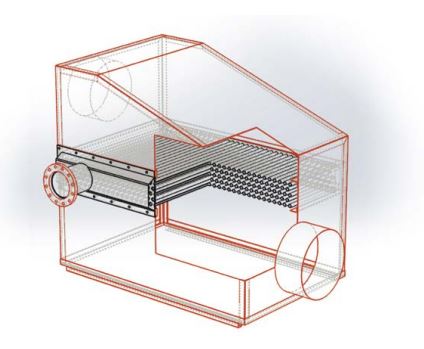

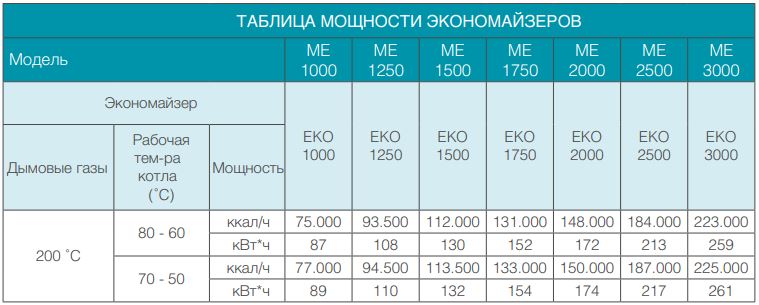

Конденсационный экономайзер из нержавеющей стали
Что такое экономайзер?
В случаях, когда стоимость энергии приобретает все большее значение, потребители ищут способы использовать ее максимально эффективно и экономно. Это cтремление делает энергосбережение
необходимостью. Экономайзеры — это общее название систем, используемых для предварительного нагрева жидкостей и снижения энергопотребления.
Зачем использовать экономайзер?
При добавлении в систему экономайзера сумма расходов на единицу произведенной тепловой энергии уменьшается. Потеря эффективности, вызванная увеличением избытка газов в системе, в значительной степени компенсируется за счет ее повторного использования. Благодаря этому экономайзер превращаются в полезную инвестицию, которая в будущем окупает себя.
Принцип работы
Вода перед поступлением в котел нагревается дымовыми газами в системе экономайзера. Экономайзер экономит расход топлива, за счет использования тепла уходящих газов из топочного пространства котла, при этом они теряют свою температуру на нагрев воды поступающей в котел. Чем больше температура питательной воды и меньше температура уходящих газов, тем выше КПД котла.

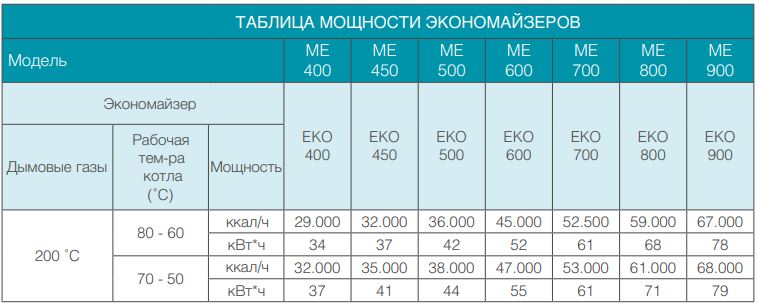

Особенности
•Подходит для всех моделей газовых котлов мощностью от 200 000 ккал/ч до 5 000 000 ккал/ч.
• Осуществляется производство двух различных моделей, которые могут быть установлены на котле (внутренние) или подключены снаружи к дымоходу котла (внешние).
• Совместим со всеми марками и моделями газовых котлов.
• Повышает эффективность системы в среднем на 5-10%.
• Весь корпус покрыт изоляционным материалом на минеральной основе толщиной 80 мм.
• Все поверхности, на которых происходит конденсация, изготовлены из нержавеющей стали 316.
• Специальная конструкция корпуса для отвода конденсата.
• Высокоэффективная поверхность теплообмена благодаря ребристым трубкам.
