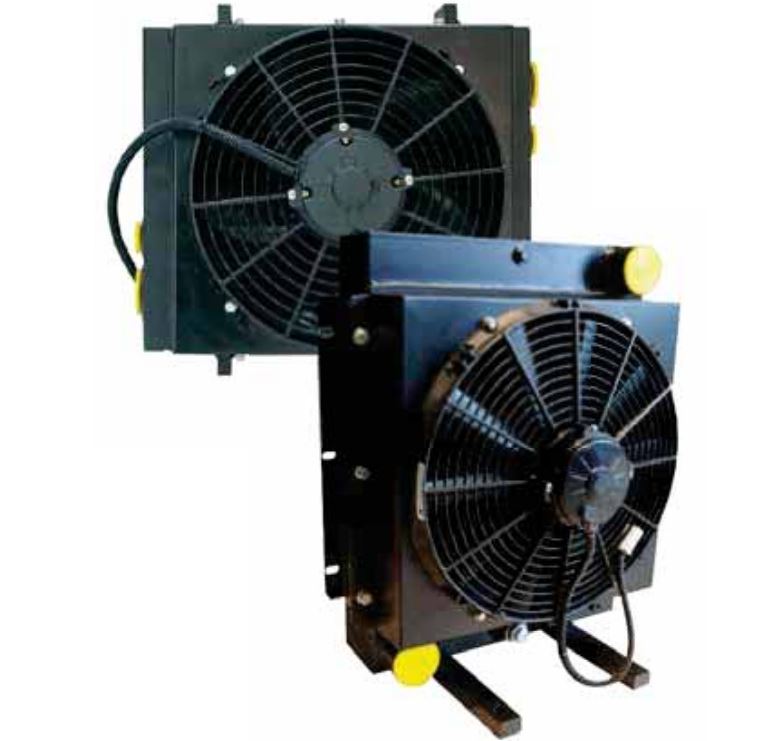

Воздушныe маслоохладители с вентилятором
В промышленных системах при преобразовании механической энергии в энергию давления и энергии давления в работу часть энергии высвобождается в виде тепла. Высвобождаемая энергия вызывает повышение температуры гидравлического масла. Необходимо поддерживать температуру масла на определенном уровне, чтобы оно не теряло своих смазывающих свойств, а система и другие оборудования работали бесперебойно. Обычно данная потребность в охлаждении масла может быть решена с помощью теплообменников водяного или газового типа. Но в случаях, когда в системе нет воды или газа для охлаждения, применяют воздушные маслоохладители с вентиляторами. В отличие от водяных или газовых охладителей, маслоохладители с вентилятором находят все большее применение в различных областях, ввиду того, что не нуждаются в какой-либо сложной системе и могут работать мобильно и независимо. Маслоохладители с вентилятором состоят из радиатора, двигателя переменного, постоянного тока или гидравлического двигателя, вентилятора и кожуха.
Конструктивные элементы воздушных маслоохладителей с вентилятором
Радиатор: Состоит из изогнутых алюминиевых трубок, по которым течет жидкость.
Кожух: Компонент, который соединяет радиатор и электродвигатель вентилятора.
Вентилятор: Лопастной элемент для всасывают или выдувки воздуха.
Защита Вентилятора: Система, защищающая вентилятор от ударов.
Двигатель: Обеспечивает вращательное движение вентилятора. Возможны варианты применение двигателей постоянного тока (12 В, 24 В), переменного тока (220 В, 380 В) или гидравлических двигателей в соответствии с требованиями клиента.
Термостат: Оборудование для измерения температуры масла.
В маслоохладителях с вентилятором обычно воздух, всасываемый из окружающей среды, проходит над гидравлическим маслом и охлаждает его. Температура окружающей среды является важным параметром при выборе подходящего воздушного маслоохладителя. По этой причине расчет мощности производится с учетом максимально сложных условий эксплуатации, за счет чего изделие работает с высокой эффективностью независимо от времени года. В отличии от других теплообменников, воздушные маслоохладители занимают меньше места и имеют низкие первоначальные капиталовложения, ввиду отсутствия необходимости дополнительных установок и приспособлений.
Инженеры MIT готовы оказать клиентам любую поддержку для разработки соответствующего изделия с использованием наших технических таблиц и специального программного обеспечения.
Электродвигатели для воздушных маслоохладителей:

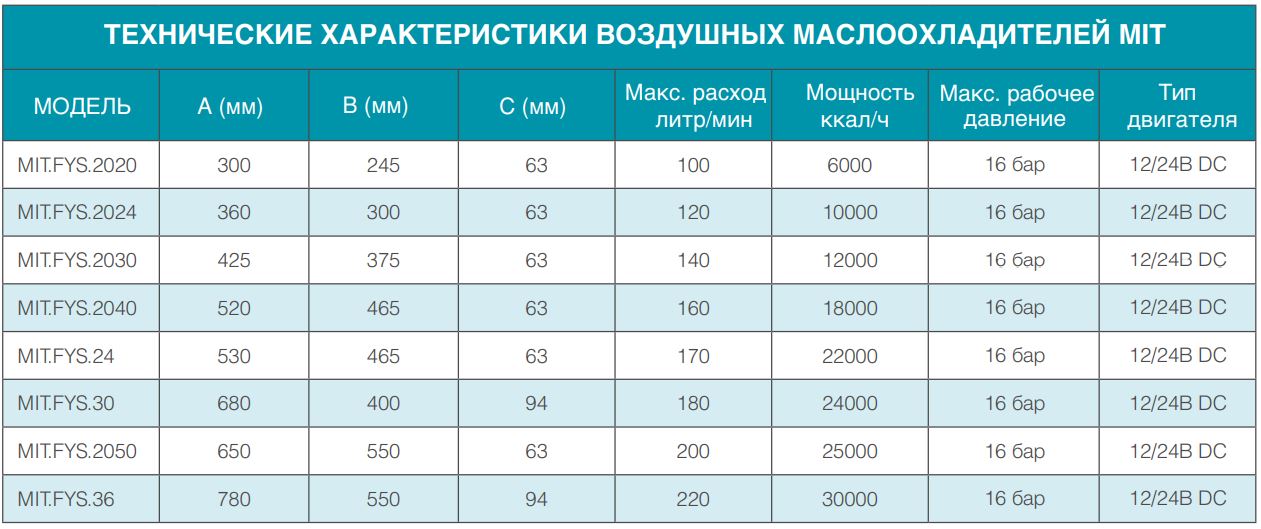

— 12 В или 24 В постоянного тока.

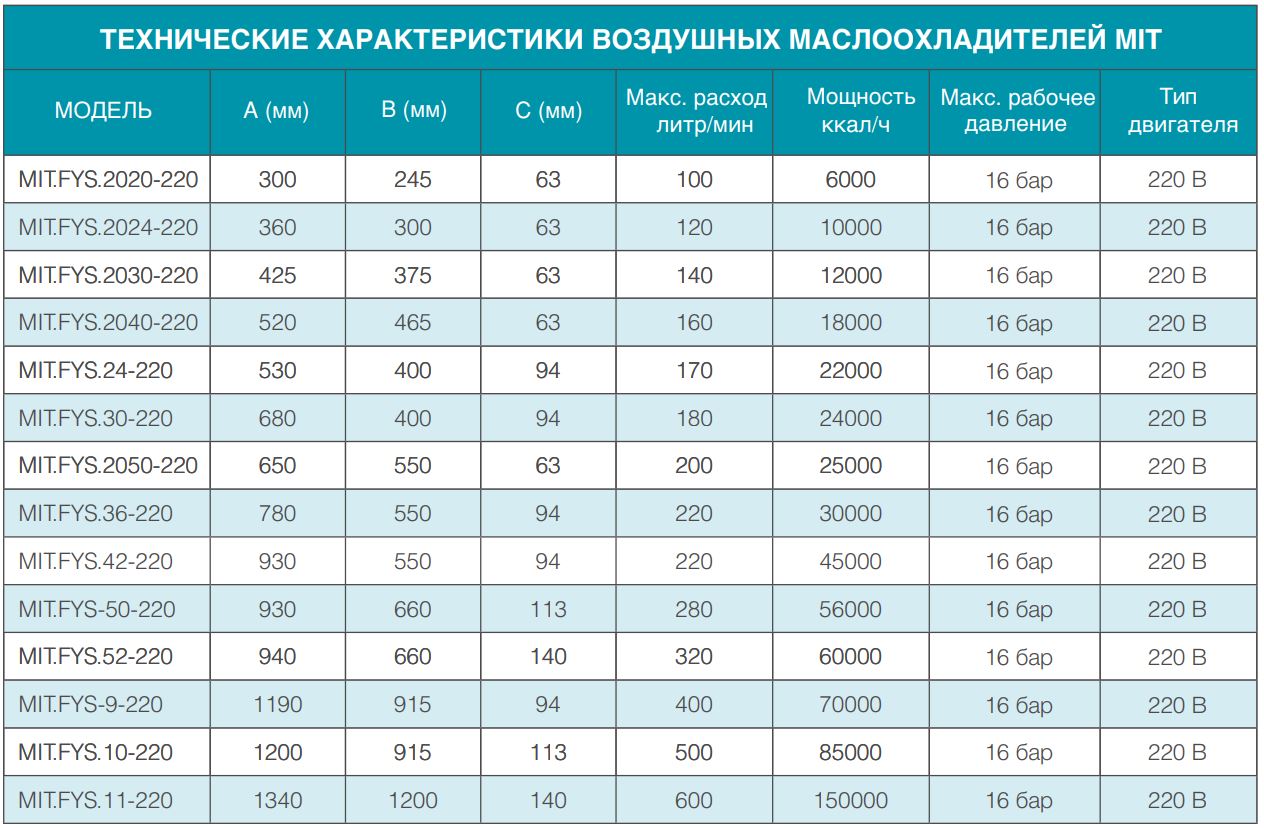

— 230 В переменного тока, однофазный.

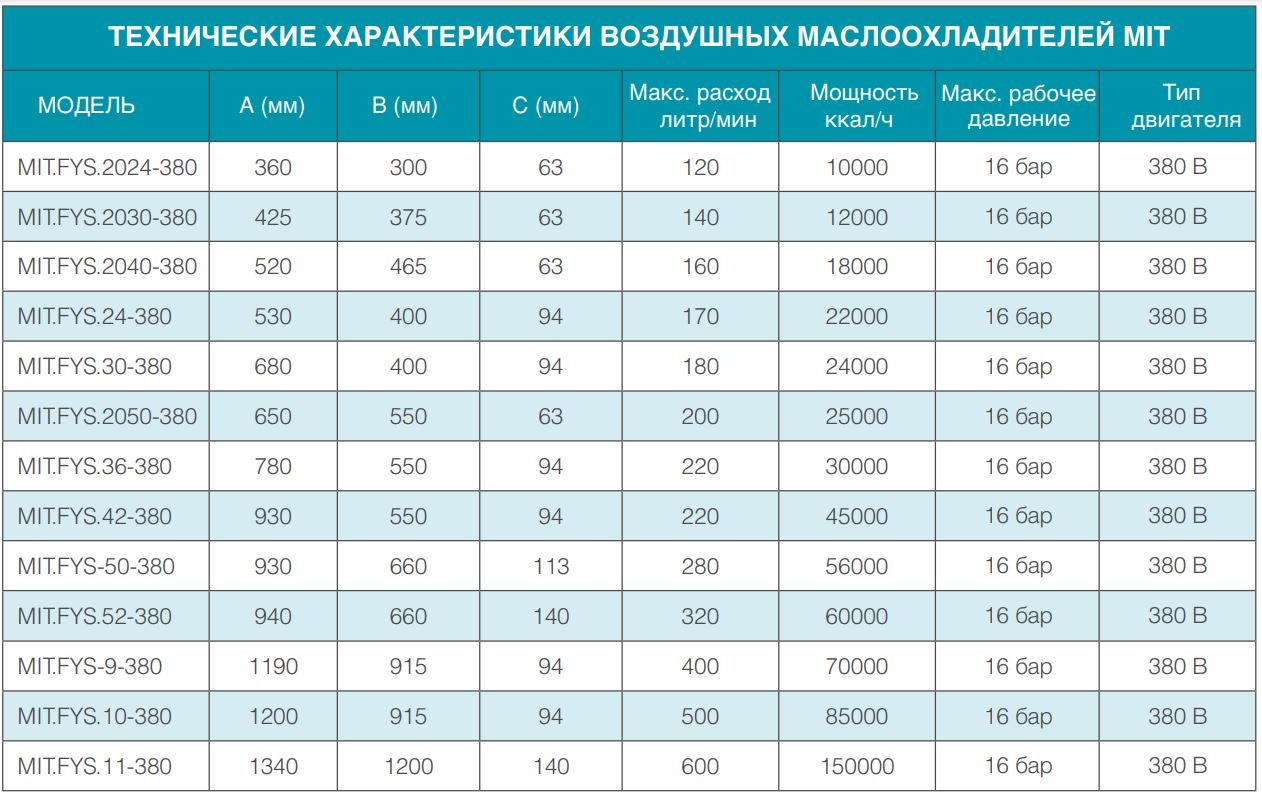

— 230/400 В переменного тока, 50/60 Гц, трехфазный.

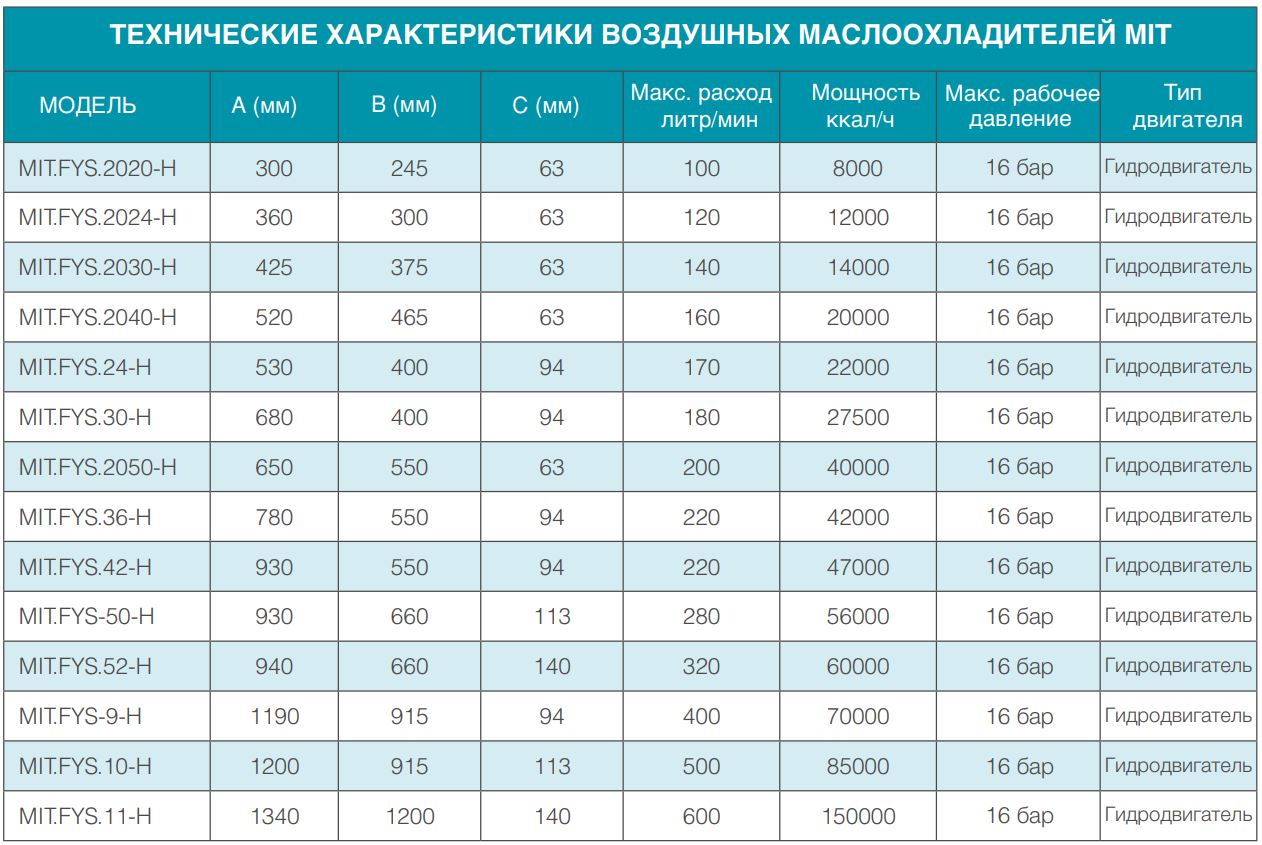

— Гидравлический.
Расчет при подборе маслоохладителя
Для выбора правильного хладагента необходима следующая информация:
• Q (кВт) — Требуемый отвод тепла
• V (литр/мин) — Расход масла
• Toil (°C) — Входная тем-ра масла в радиатор
• Tair (°C) — Тем-ра окружающей среды
